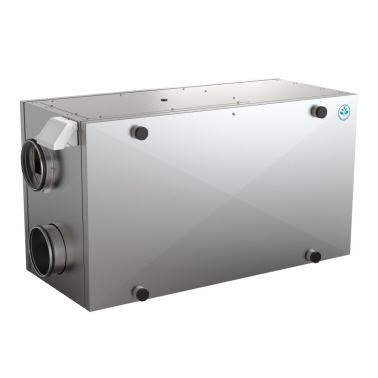

Vå-aggr Systemair Save VSR 300
OBS: Exklusive styrning. Styrpanel "SAVE touch" behövs till detta aggragat.
Luftbehandlingsaggregat med energiåtervinning och behovsstyrning
- Steglös, högeffektiv, roterande värmeväxlare som drivs med EC-motor
- SAVE styrenhet med en kapacitiv display för styr, övervakning och driftsättning
- Energieffiektiva RadiCal-fläktar med EC-teknologi för lågt SFP-värde och låg ljudnivå
- Inspektionsluckor på fram och baksida
- Kopplingsbox utanpå aggregatet för enkel inkoppling av tillbehör och givare
- Modbus-kommunikation via RS-485
- Konfigurerbar automatisk kontroll och styrning av fuktöverföring till tilluft
- Konfigurerbar behovsstyrd ventilation för minskad energianvändning
- Internet Access Module (IAM) som tillbehör
| Info: |
Beskrivning
SAVE VSR 300 luftbehandlingsaggregat för sidoanslutning av kanaler Energiåtervinningen sker med hjälp av en roterande värmeväxlare och med ett grundflöde som är anpassat för bostäder upp till ca 240 m².
En steglös EC-motor driver den roterande värmeväxlaren för optimering av verkningsgrad och temperaturbehov samt gör det möjligt att välja funktionen, begränsad fuktåterföring från frånluft till tilluft. Aggregatet har en inbyggd elektrisk eftervärmare som standard.
Design
SAVE VSR 300 har dubbla galvaniserade höljen med mellanliggande isolering och är utvecklat för att placeras på vinden där kanalerna ska anslutas till aggregatet från sidan. Aggregatet har en extern kontrollpanel SAVE med touch-display som följer med aggregatet. Det är även möjligt att ansluta fler kontrollpaneler.
Funktioner
SAVE aggregaten har utrustats med det nya intelligenta styrsystemet SAVE En Touch-display med olika användarnivåer förenklar driftsättning, styr och övervakning. Med snabbvalsmenyn kan man med ett tryck välja hemma/bortaläge, vädring eller tryckkompensering. Larm och driftval syns direkt i SAVE displayen.
Vid uppstart visas uppstartsguiden, som gör det enkelt att ställa in aggregatet för aktuella driftsförhållanden. Det inställda flödet och tilluftstemperaturen visas sedan med symboler och text i displayen. Detta kan sedan efterjusteras.
Timerfunktion för automatiskt byte mellan dag- och nattdrift. Veckour för olika driftlägen.
Filterperioden är förinställt men kan ändras. Larmsignaler indikerar eventuella feltillstånd.
Behovsstyrning kan ske med den inbyggda fuktgivaren, eller externa CO2, RH samt närvarogivare.
SAVE Touch-panelen, de externa givarna och IAM modulen* ansluts till kopplingsboxen som är placerad ovanpå aggregatet.
Med tillbehöret Internet Access Module (IAM) ges möjlighet till trådlös styrning och övervakning, via SAVE´s webbplats eller smartphone-applikation.
Energieffektivt med låga SFP-värden
SAVE aggregaten har låga SFP-värden (Specific Fan Power) bl.a tack vare energieffektiva EC-motorer, fläktar och rotormotor. Det betyder att energianvändning kan reduceras upp till 50 % i jämförelse med AC-lösningar.
Övrigt
Aggregatet är utrustat med speciella påsfilter med lågt tryckfall. Tilluftsfiler klass F7/ePM10 80% och frånluftsfilter klass G3/Coarse 60% som standard. Även G3/Coarse 60% påsfilter finns som tillbehör för tilluft.
Passive House Institute (PHI) kräver det speciella filterset F7/ePM1 60% - M5/ePM10 50%) för att certifieringen ska gälla. Detta finns tillgängligt som tillbehör.
Obs. Bilden kan avvika n&...
