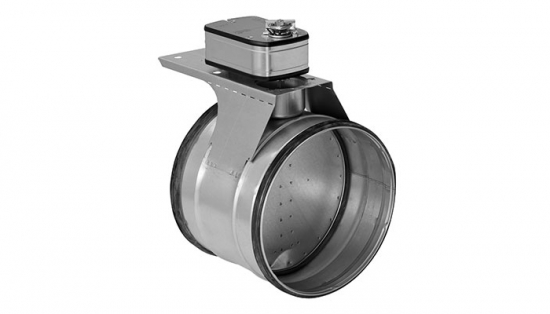

Avstängningsspjäll med fjäderåtergångsmotor

Uppbyggt av ett DTU-spjäll med påmonterad elektrisk motor från Belimo för 24 eller 230 V.

Motorn styrs via en enpolig brytande kontakt. Motorn är säkrad mot överbelastning och stannar automatiskt då spjället når sitt stoppanslag. Trots att spänning ligger på, tar motorn ingen skada vid blockering.

Med spänning inkopplad startar motorn och spänner samtidigt återgångsfjädern. I ändläget stannar motorn och står så med spänningen påkopplad.

Vid spänningsbortfall stänger spjället genom att drivmotorn blir frikopplad och spjället återgår med hjälp av returfjädern till sitt ursprungliga läge.

Om man vill att spjället ska öppna i stället för att stänga, kan man lossa de två muttrarna på klämbygeln, som håller spjällaxeln, vrida axeln 90° och åter spänna muttrarna.

Vid montage utomhus bör man skydda motorn mot direkt UV-bestrålning.

Motorn är monterad på ett avstånd från spjället som gör det lätt att isolera ventilationskanalen.

En särskild monterings-, mätnings-, injusterings- och
skötselanvisning finns för denna produkt. Drift & underhåll
