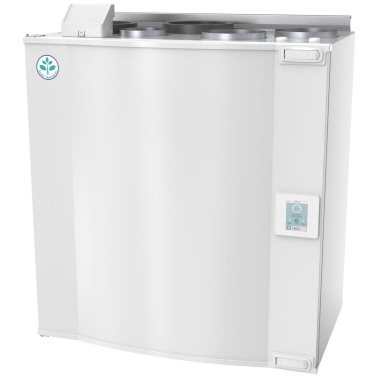

Vå-aggr Systemair SAVE VTR 300/B R
2021-12-17: Pga stora problem på världsmarknaden har denna produkt lång leveranstid. Kontakta oss för vidare information.
OBS: R= Högeraggregat (Tilluft till höger)
OBS: Exklusive styrning. Styrpanel "SAVE touch" behövs till detta aggragat.
Luftbehandlingsaggregat med energiåtervinning och behovsstyrning
- Steglös, högeffektiv, roterande värmeväxlare med EC-motor
- SAVE Touch-display för styr, övervakning och driftsättning
- Energieffiektiva RadiCal-fläktar med EC-teknologi för lågt SFP-värde och låg ljudnivå
- Kopplingsbox utanpå aggregatet för enkel inkoppling av tillbehör och givare
- Modbus-kommunikation via RS-485
- Konfigurerbar, automatisk kontroll av fuktöverföring till tilluft
- Konfigurerbar, behovsstyrd ventilation för minskad energianvändning
- Internet Access Module (IAM) som tillbehör
- Separat anslutning för extern spiskåpa
| Info: |
Beskrivning
SAVE VTR 300/B luftbehandlingsaggregat för toppanslutning av kanaler, energiåtervinning med hjälp av roterande värmeväxlare och med ett grundflöde som är anpassat för fastigheter upp till ca 240 m².
En steglös EC-motor driver den roterande värmeväxlaren för optimering av verkningsgrad och temperaturbehov samt gör det möjligt att välja funktionen, begränsad fuktåterföring från frånluft till tilluft. Aggregatet har en inbyggd elektrisk eftervärmare som standard.
Design
Luftbehandlingsaggregatet finns i vänster eller högermodell, och har ett utvändigt vitlackerat plåthölje med en integrerad touch-display i frontluckan. Aggregatet är utvecklat för att placeras i uppvärmt biutrymme där kanalerna ska anslutas till aggregatet uppifrån. Fler kontrollpaneler går att ansluta och reglera aggregatet samtidigt. Alla komponenter är lätta att demontera för underhåll och service.
Beteckningen/B betyder att det finns en egen "bypass-kanal" på aggregatet för anslutning av extern spiskåpa. Luften från spiskåpan leds då förbi värmeväxlaren för att undvika nedsmutsning och bibehålla värmeväxlarens höga verkningsgrad.
Funktioner
SAVE aggregaten har utrustats med det nya intelligenta styrsystemet SAVE. En Touch-display med olika användarnivåer förenklar driftsättning, styr och övervakning. Med snabbvalsmenyn kan man med ett tryck välja hemma/bortaläge, vädring eller tryckkompensering vid eldning i öppen spis. Larm och driftval syns direkt i SAVE displayen.
Vid uppstart visas uppstartsguiden som gör det enkelt att ställa in aggregatet för aktuella driftsförhållanden. Det inställda flödet och tilluftstemperaturen visas sedan med symboler och text i displayen. Detta kan sedan efterjusteras.
Timerfunktion för automatiskt byte mellan dag- och nattdrift. Veckour för olika driftlägen.
Filterperioden är förinställt men kan ändras. Larmsignaler indikerar eventuella feltillstånd.
Behovsstyrning kan ske med den inbyggda fuktgivaren, eller externa CO2, RH samt närvarogivare.
SAVE Touch-panelen, de externa givarna och IAM modulen* ansluts till kopplingsboxen som är placerad ovanpå aggregatet.
Med tillbehöret Internet Access Module (IAM) ges möjlighet till trådlös styrning och övervakning, via SAVE´s webbplats eller smartphone-applikation.
Energieffektivt med låga SFP-värden
SAVE aggregaten har låga SFP-värden (Specific Fan Power) bl.a. tack vare effektiva roterande värmeväxlare och energieffektiva EC-motorer. Det betyder att energianvändningen kan reduceras upp till 50 % i jämförelse med AC-lösningar.
Övrigt
Aggregatet levereras som standard med tilluftsfiler klass F7/ePM10 80% och frånluftsfilter klass G3/Grov 60%. Även G3/Grov 60%. finns som tillbehör för tilluft.
Passive House Institute (PHI) kräver det specielt filtersetet (F7/ePM1 60% tilluft + F7/ePM1 60% frånluft) för att certifieringen ska gälla. Detta finns tillgängligt som tillbehör.
Obs. Bilden kan avv...
